2022年可以說是電子煙遍地開花的一年，因?yàn)槟峁哦←}的出現，小煙一下子成為了電子煙界的潮流，各個品牌的小煙瘋狂進入市場，可真正好的產品卻為數不多。

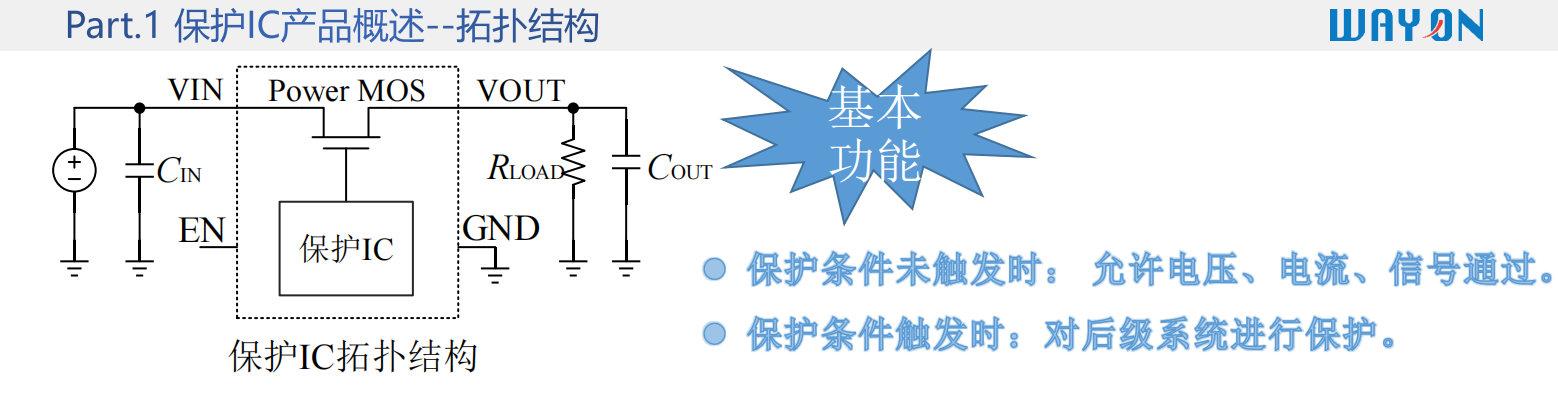

  什么是OVP？OVP即過壓和過流保護，常應用于電子產品中電源輸入口處，防止輸入端電壓發生異常過高損壞電子產品。目標市場為手機平板、TWS耳機、電子煙等消費類電子產品。
 維安Wayon OVP幾個關鍵選型參數：

最大直流耐壓

OVP閾值及精度

最大直流耐壓插拔

最大負載電流

OCP閾值及精度

OVP關斷恢復模式

OCP關斷恢復模式

導通阻抗大小

開關EN使能控制

LDO輸出模式

VBUS電源指示

過壓過流中斷指示

保護響應時間

 維安Wayon推出電子煙專用OVP過壓保護方案WP1230，支持24V插拔功能。
典型客戶案例--海派特、漫步者、麥克微爾，合元，卓爾悅，思拓微，吉瑞等；

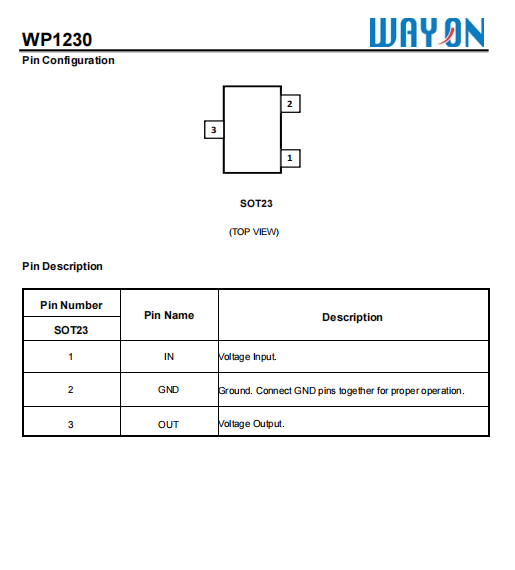

 WP1230 OVP過壓保護芯片主要特征：如果檢測到錯誤的輸入操作條件，WP 1230可以斷開系統與其輸出引腳(OUT)的連接。該系統具有高達32V的正過電壓保護，內部過電壓閾值(OVLO)為6.0V，WP 1230還具有內部過溫保護(OTP)功能，并可監控芯片溫度以保護器件。該設備是封裝在先進的綠色包裝。

典型參數：230 mQN-ChannelMOSFET@5V/1A

VN操作范圍：3.5V至32V

內部過電壓鎖定：6V(TYP)

過電壓-保護響應時間：50 ns(TYP)

啟動時間：18 ms(TYP)

內部熱停保護

ESD保護：人體模型：JESD22-A114(所有引腳)+2KV


   維安Wayon OVP過壓保護方案在電子煙應用：

A：MOS全橋升降壓
? WMB52N03T2 DFN 5*6
? WMB040N03LG2 DFN 5*6
? WMB108N03T1 DFN 5*6
B：MOS驅動用自舉二極管
? WSR4001D1 SOD123
? WSR4001D3A SOD323
? WSR4010D5 SOD523
C：系統供電控制MOSFET
? WMB098N03LG2 DFN 3*3
? WM02P160R DFN 2*2
