鋰電池主要由兩大塊構成，電芯和保護板PCM（動力電池一般稱為電池管理系統BMS），電芯相當于鋰電池的心臟，管理系統相當于鋰電池的大腦。電芯主要由正極材料、負極材料、電解液、隔膜和外殼構成，而保護板主要由保護芯片（或管理芯片）、MOS管、電阻、電容和PCB板等構成。
小型的UPS儲能方面的方案，一般來說，小型UPS方案，特點在于充放電控制。UPS就是一個同口的系統，我們要UPS本身做無縫切換的過程，我們的電池組也要保持能夠無縫切換的充電、放電，隨時能轉換到另外一個條件，還要做到能夠充電保護、放電保護。充放電同口之后，主要借助了兩個二極管，這個方式跟保護板的MOS方式很像。比如充電保護的情況下，把充電回路關掉，順著這個回路把這個接觸器關掉。還是能夠保持放電，當一旦檢測到放電，馬上把充電的接觸器再打開，保證持續的供電，做到無縫切換。小型的UPS儲能項目，還有家庭式的太陽能的小型電站的項目等方案都是這么做的。
Wayon維安代理商 基于BMS單元模塊方案MOS管選型推薦WMM053NV8HGS/WMM043N10HGS,85V/100V TO-263封裝的SJ MOS；

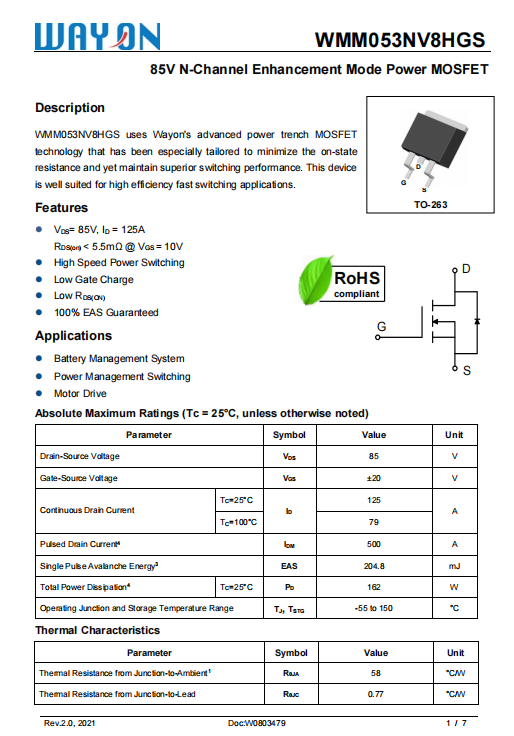

85V N-Channel Enhancement Mode Power MOSFET
85 VN-溝道增強模式功率MOSFET
Wayon維安代理商 WMMO53NV8HGS采用Wayon公司先進的電源溝槽MOSFET技術，該技術特別適合于最小化在位電阻，同時保持優越的開關性能，非常適合于高效率的快速切換應用。
30V-250V SGT N Channel Power MOSFET
1.Part No.：WMM053NV8HGS
2.Package：TO-263
3.VDS(V)：85
4.Vgs Max(V)：±20
5.ID(A)@TA=25℃(Max.)：125
6.VGS(th)(V)(Typ.)：3
7.Rds(on)(mΩ)@Vgs=10V(Max.)：5.5
8.Rds(on)(mΩ)@Vgs=4.5V(Max.)：/

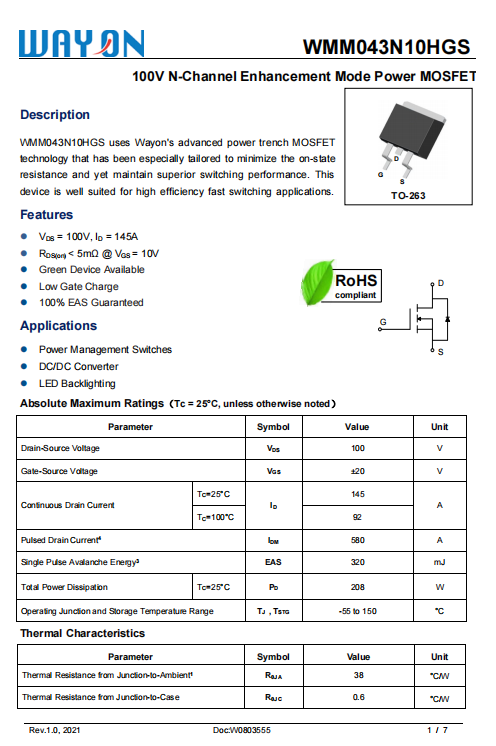

100V N-Channel Enhancement Mode Power MOSFET
100 V N溝道增強模式功率MOSFET
WAYON維安代理商 WMMO43N10HGS使用Wayon公司先進的電源溝槽MOSFET技術，該技術特別適合于最小化在位電阻，同時保持優越的開關性能。該設備非常適合于高效率、快速切換的應用。
30V-250V SGT N Channel Power MOSFET
1.Part No.：WMM043N10HGS
2.Package：TO-263
3.VDS(V)：100
4.Vgs Max(V)：±20
5.ID(A)@TA=25℃(Max.)：145
6.VGS(th)(V)(Typ.)：3
7.Rds(on)(mΩ)@Vgs=10V(Max.)：5
8.Rds(on)(mΩ)@Vgs=4.5V(Max.)：/

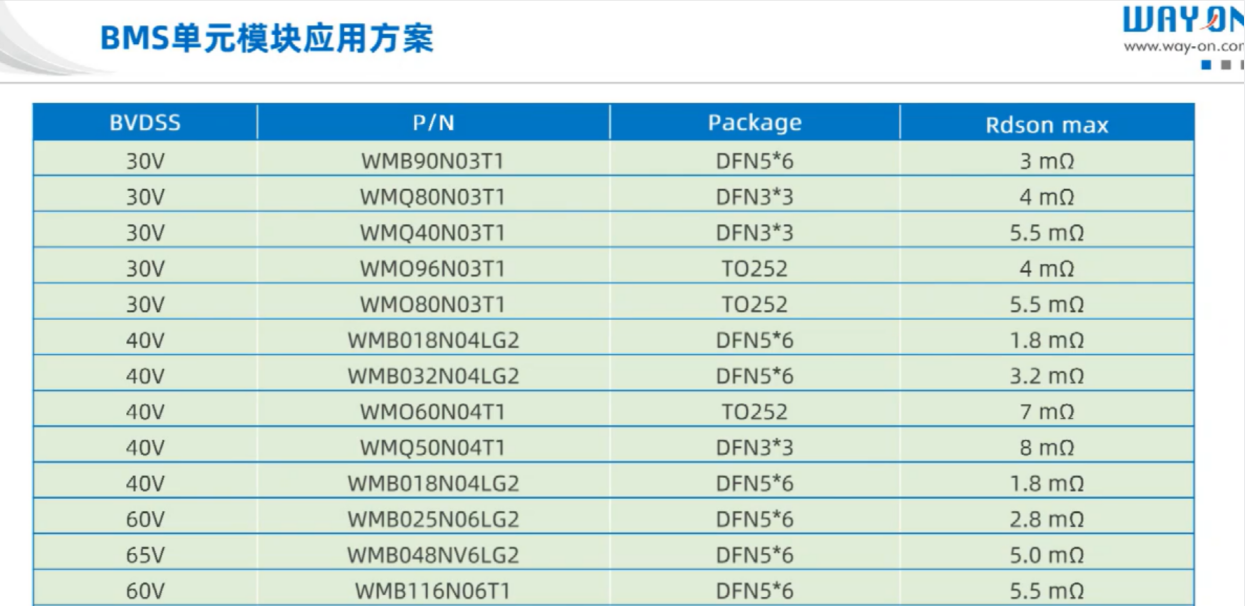

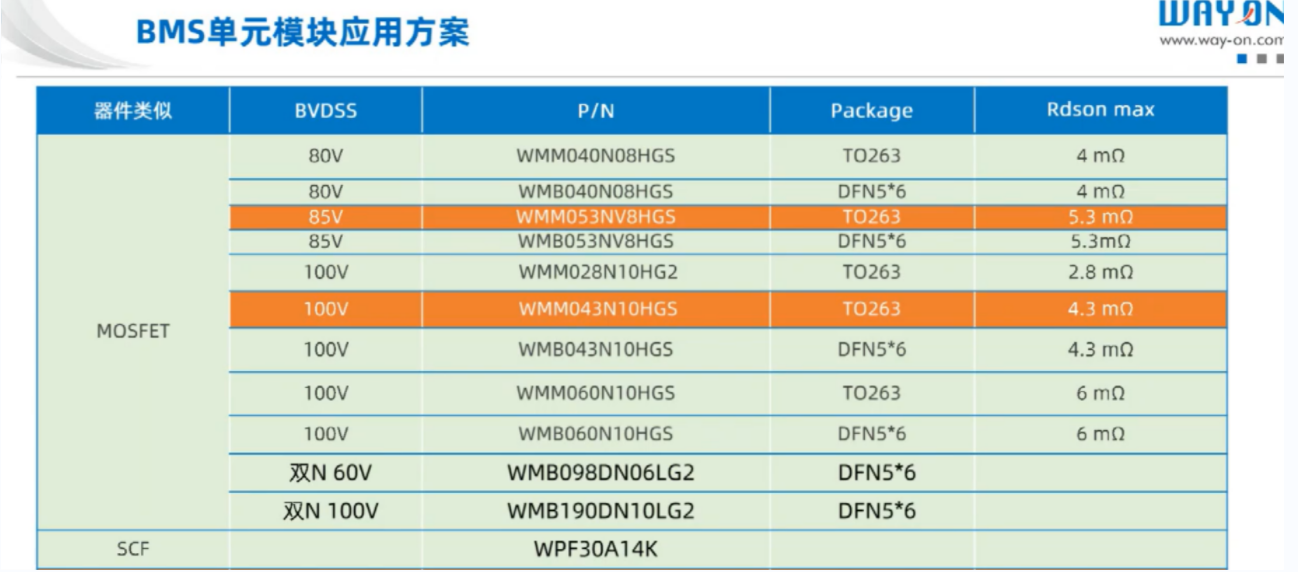

Wayon維安 BMS單元模塊應用方案：

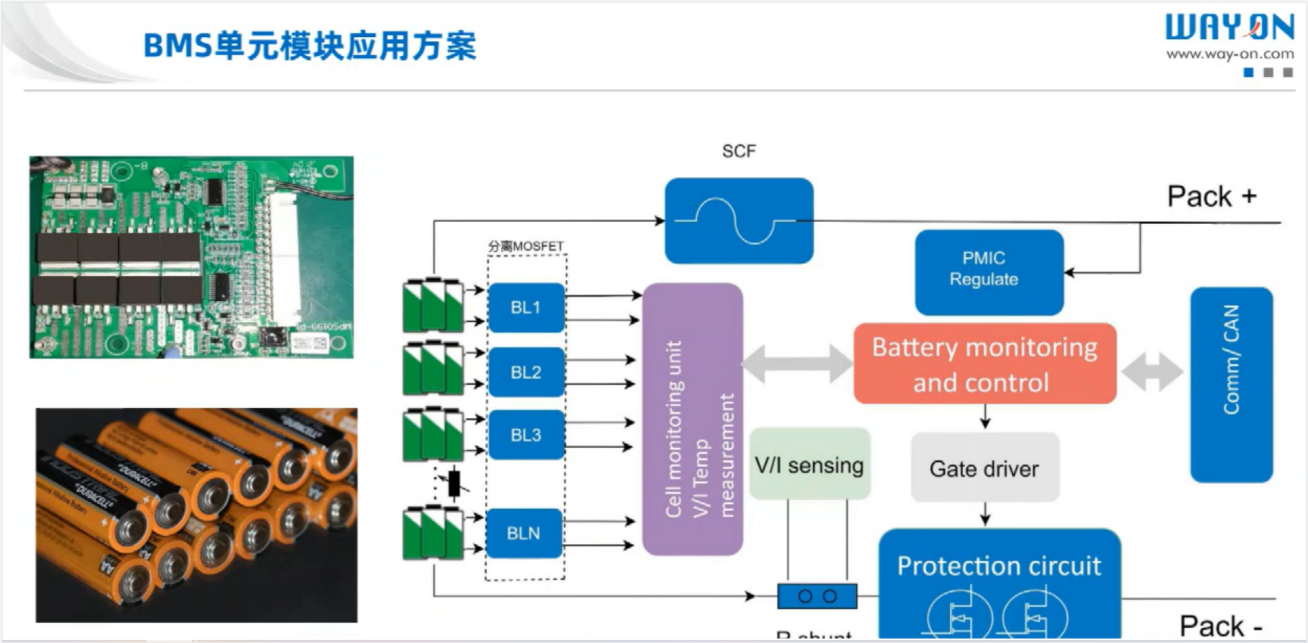

Wayon維安 BMS單元模塊MOS管應用方案：
